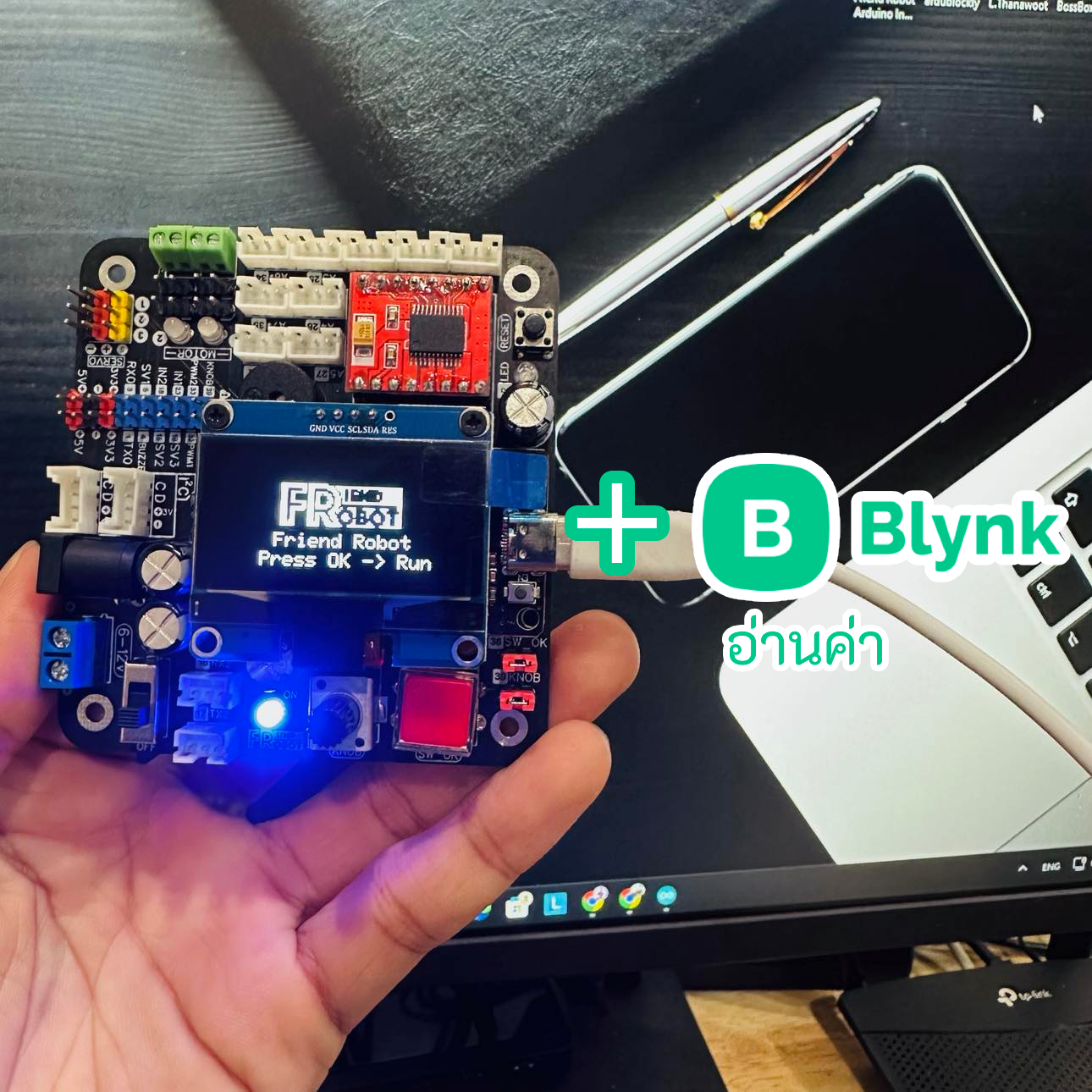

อ่านค่าจาก Blynk มายังบอร์ด Friend Robot Model Hifi

อ่านค่าจาก Blynk มายังบอร์ด Friend Robot Model Hifi

อุปกรณ์ที่ใช้
  - Board Model Hifi

เตรียมซอฟต์แวร์
1. ติดตั้งแอพพลิเคชั่น Blynk ในโทรศัพท์ให้เรียบร้อย และสมัครสมาชิกให้เรียบร้อย

2. ติดตั้งโปรแกรม Arduino IDE และเพิ่มบอร์ด Friend Robot Model HIfi ให้เรียบร้อย (วิธีเพิ่มบอร์ด https://www.friendrobotshop.com/b/5)

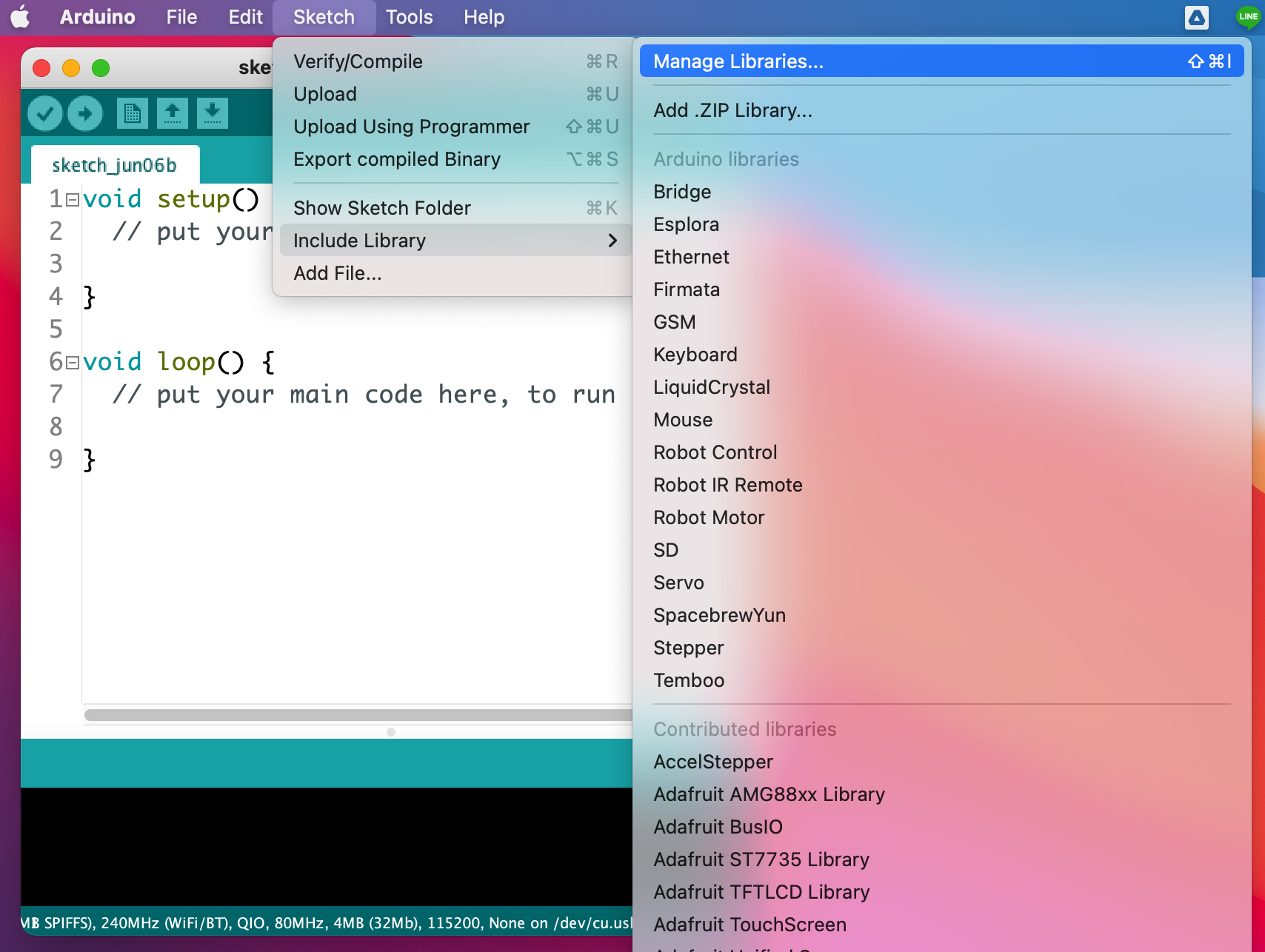

3. ติดตั้งไลบารี่ Blynk โดยไปที่โปรแกรม Arduino IDE กดที่ Sketch > Include Library > Manage Libraries... ตามรูปด้านล่าง

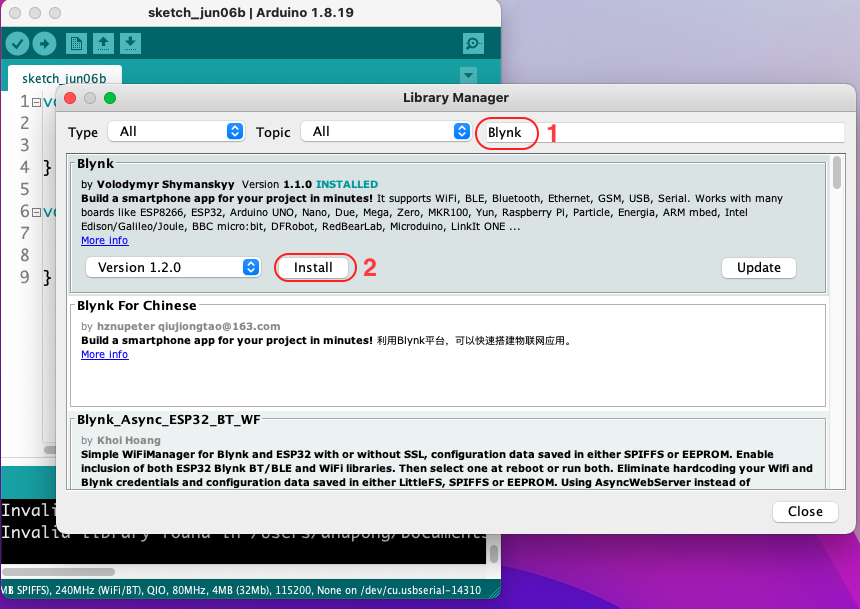

4. พิมพ์คำว่า "Blynk" ในช่องค้นหาของ Library Manage และกด Install ให้เรียบร้อย (เลือกเวอร์ชั่นล่าสุด) ตามรูป


ขั้นตอนการอ่านค่าจาก Blynk มายังบอร์ด Friend Robot Model Hifi

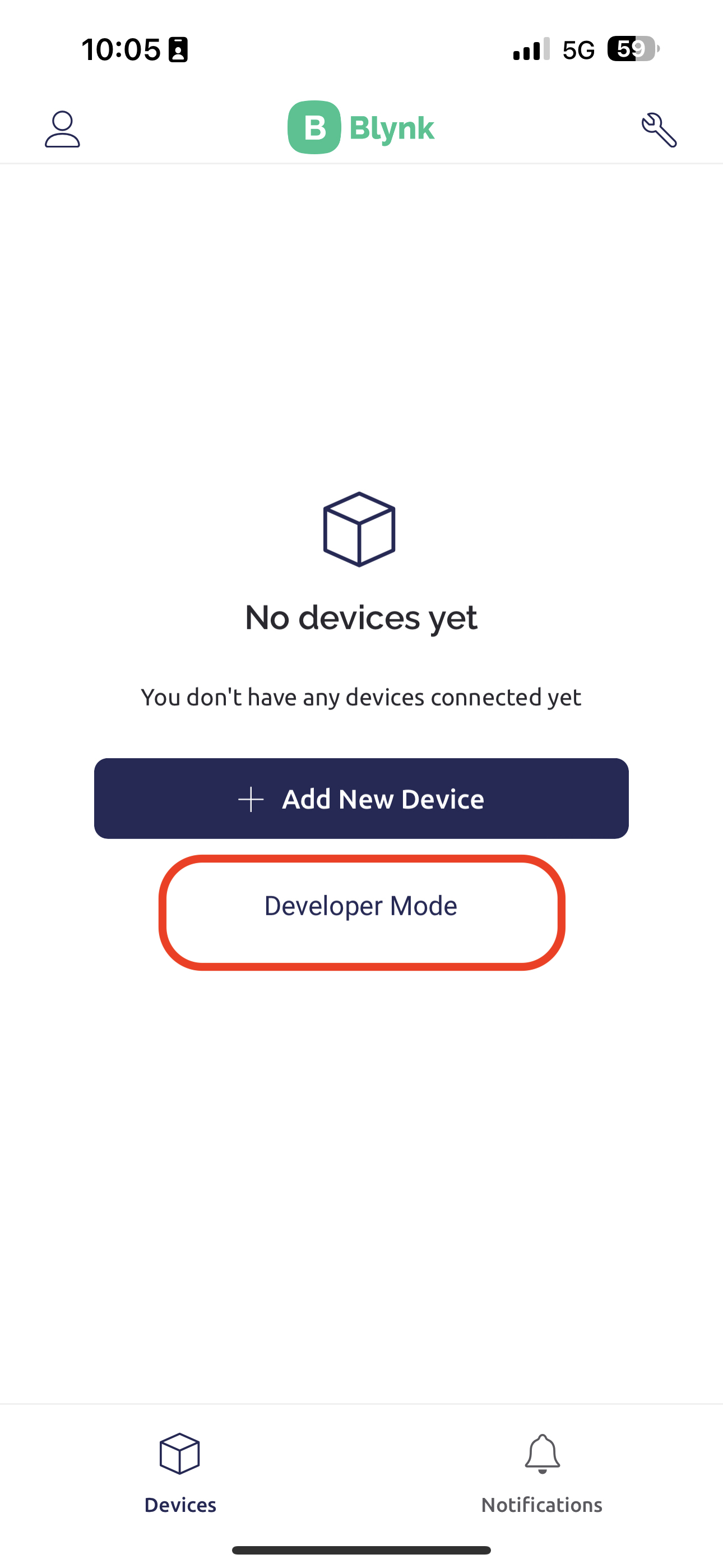

1. เปิดแอพพลิเคชั่น Blynk ในโทรศัพท์ จากนั้นเพิ่ม Device โดยจะมีตัวอย่างให้อยู่แล้ว ให้กดที่ Developer Mode ให้เรียบร้อย

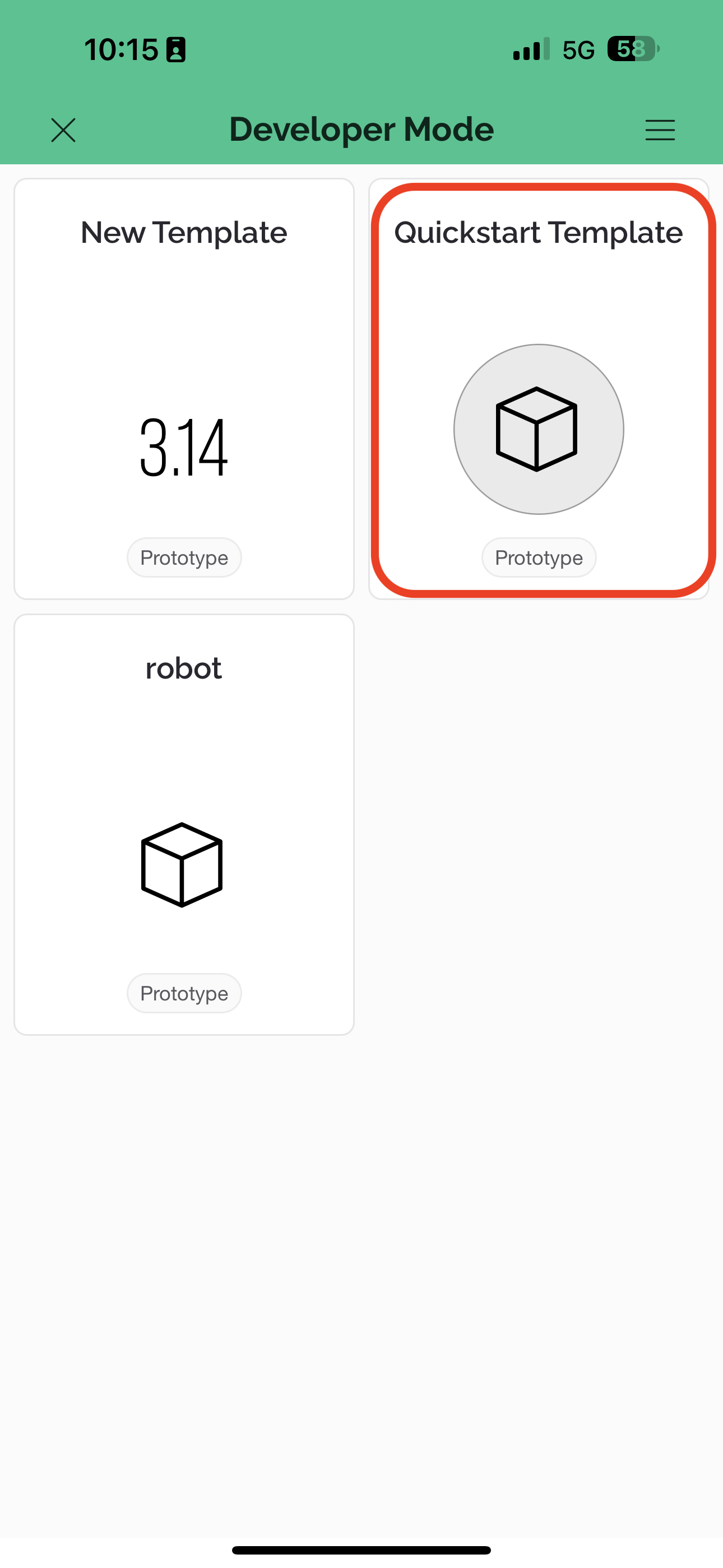

2. กดที่ Device ตัวอย่าง Quickstart Template

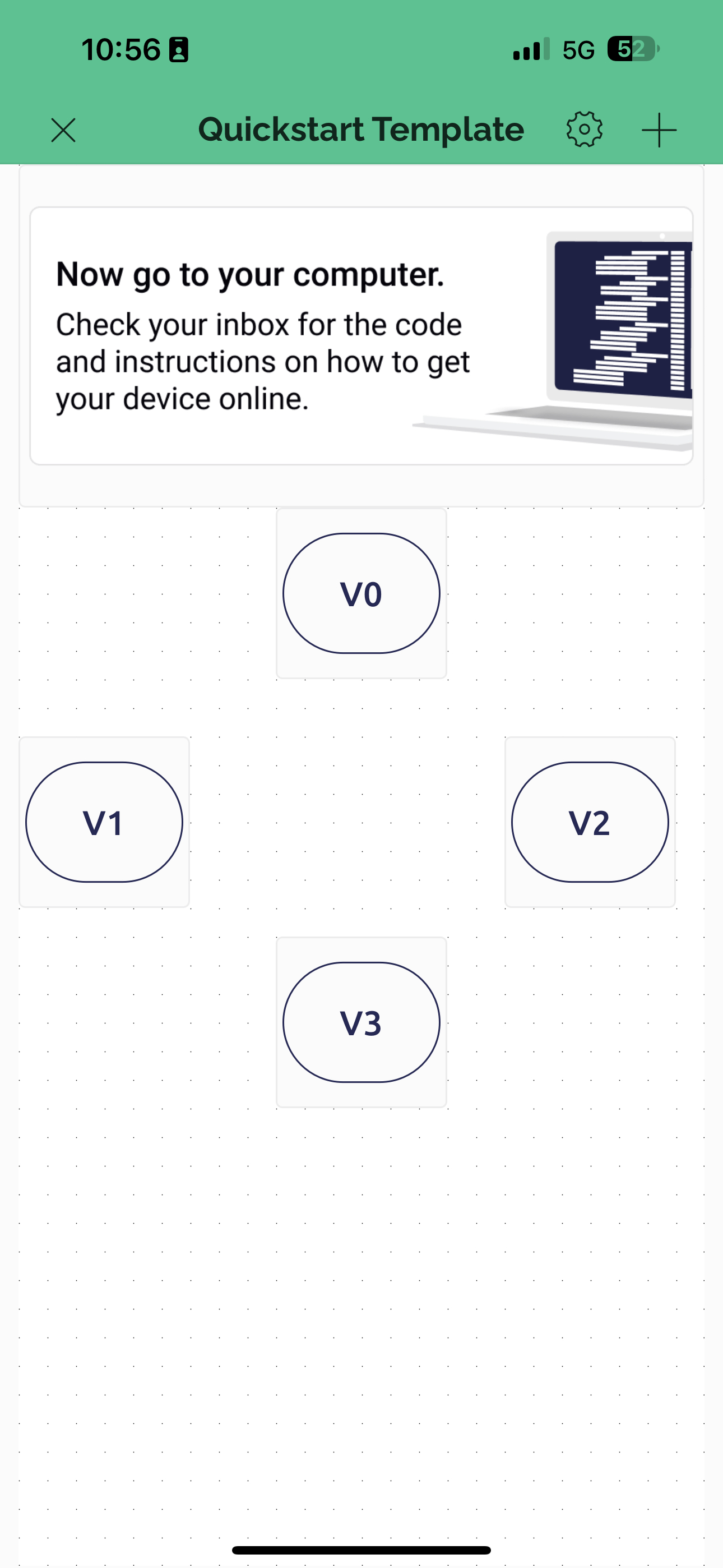

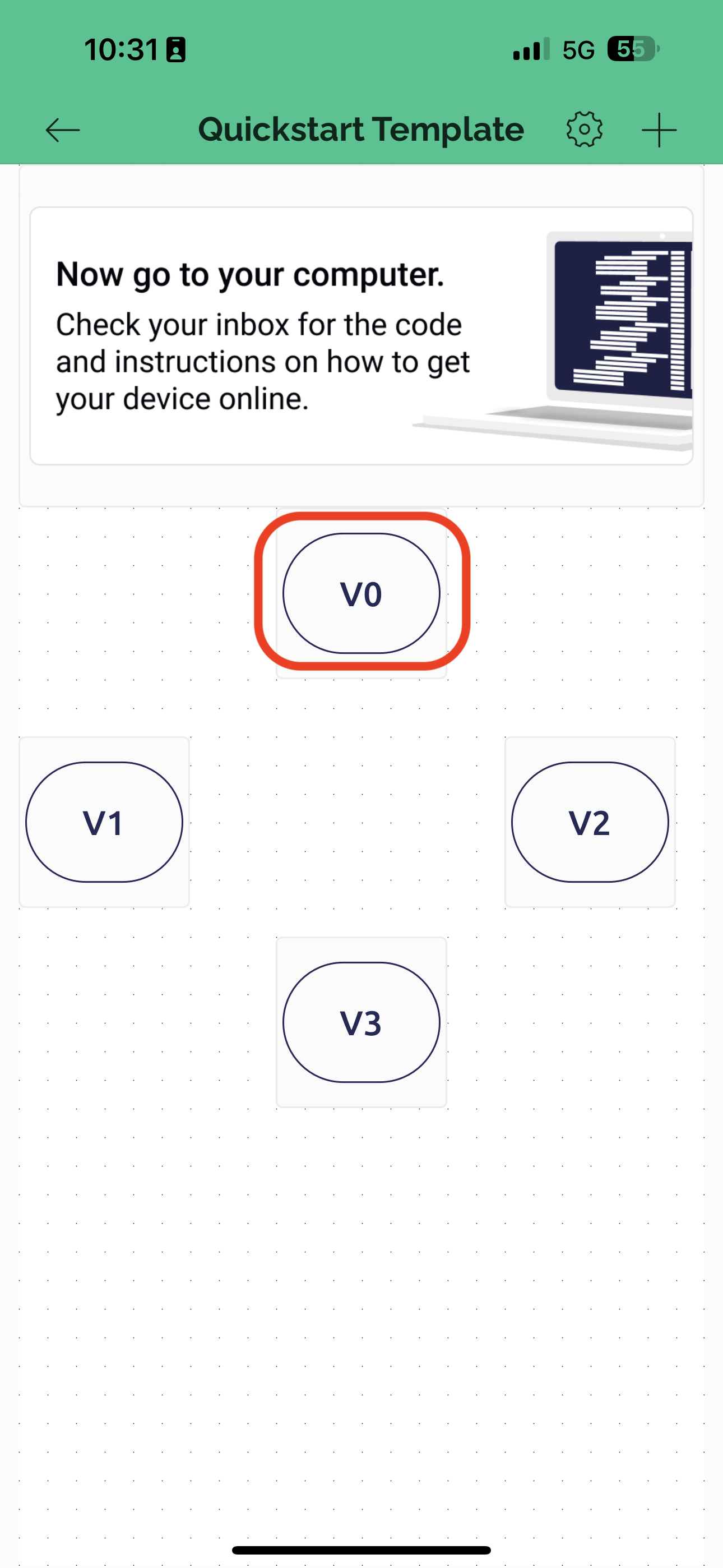

3. กดที่ปุ่ม V0, V1, V2, V3 หรือเพิ่มปุ่มขึ้นมา

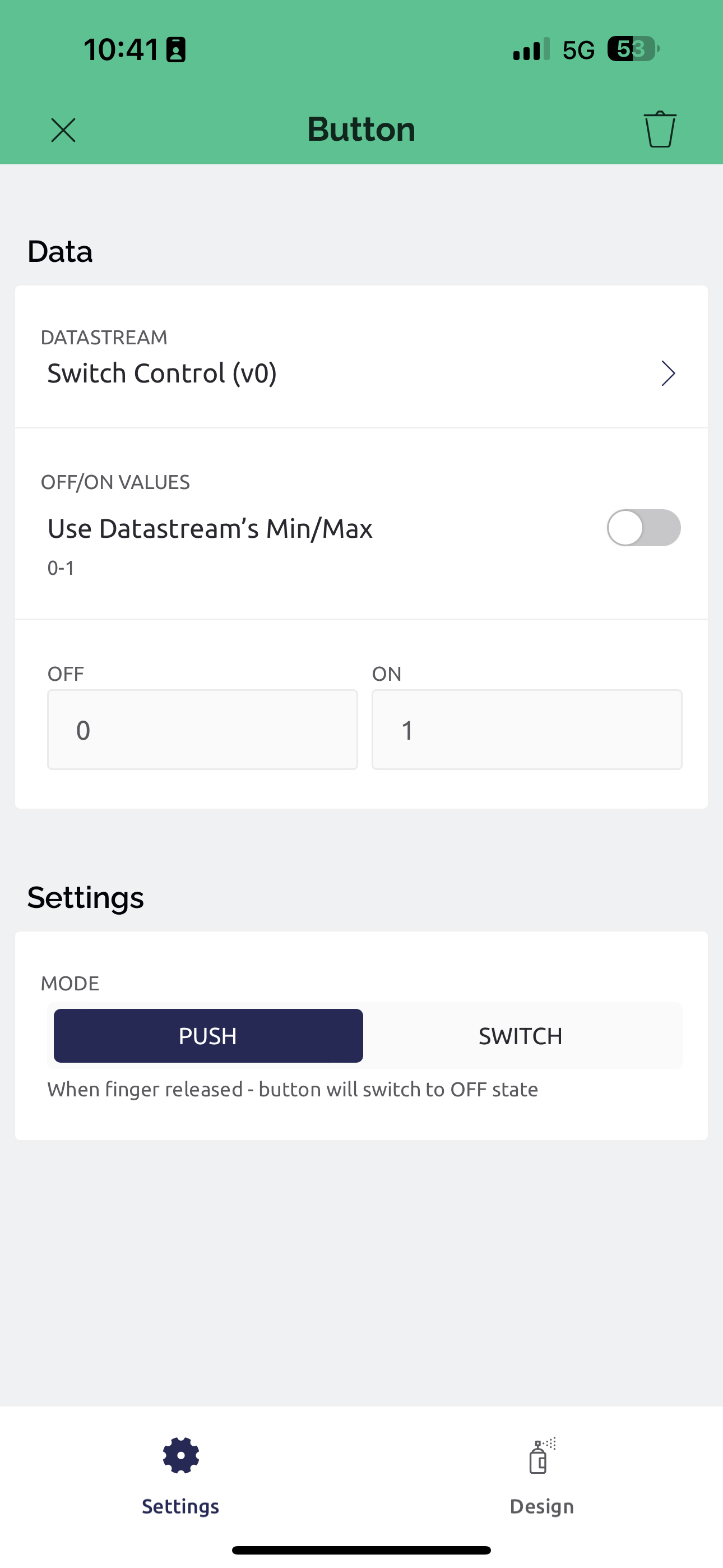

4. ตั้งค่าทุกปุ่มให้ได้รายละเอียดตามนี้

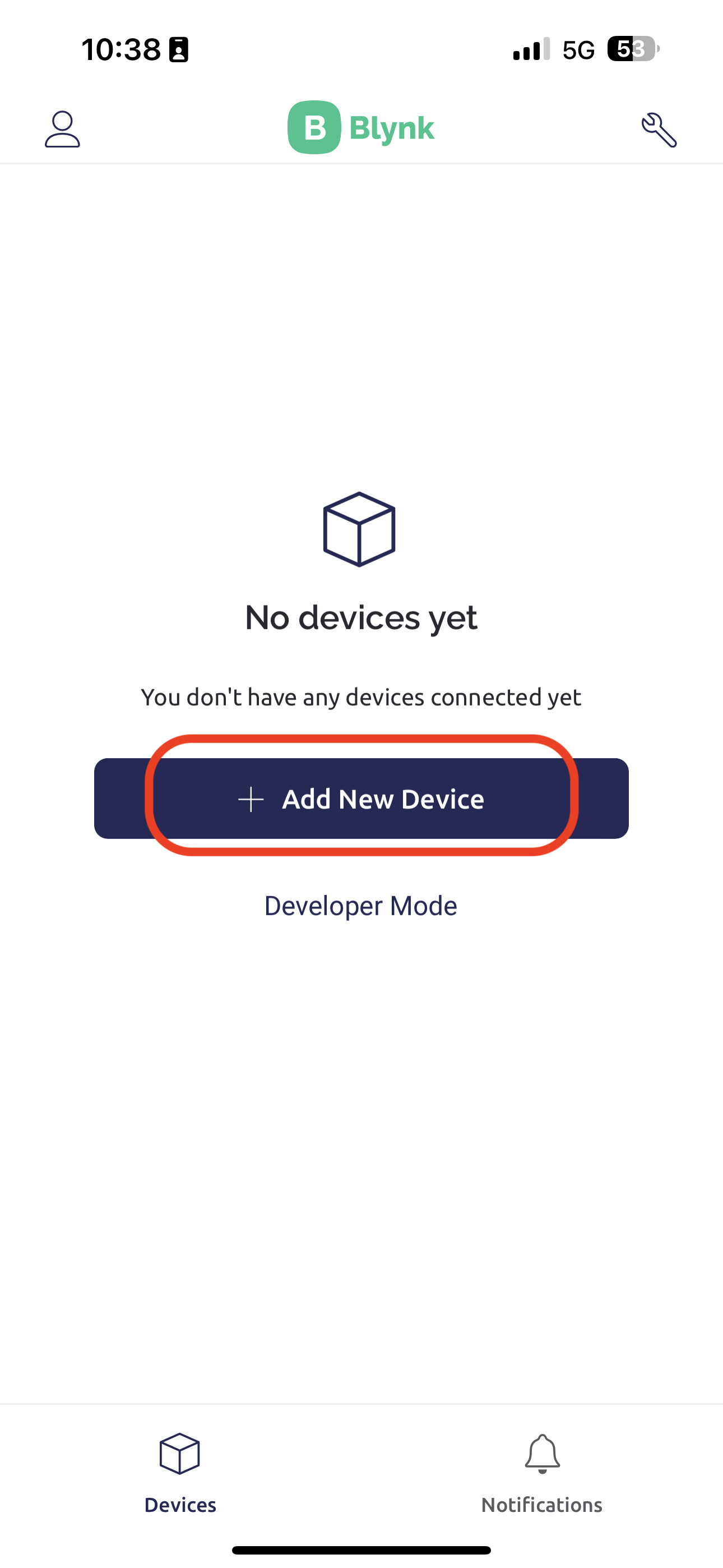

ุุุ6. หลังจากนั้นมายังหน้าแรก กดที่ Add New Device

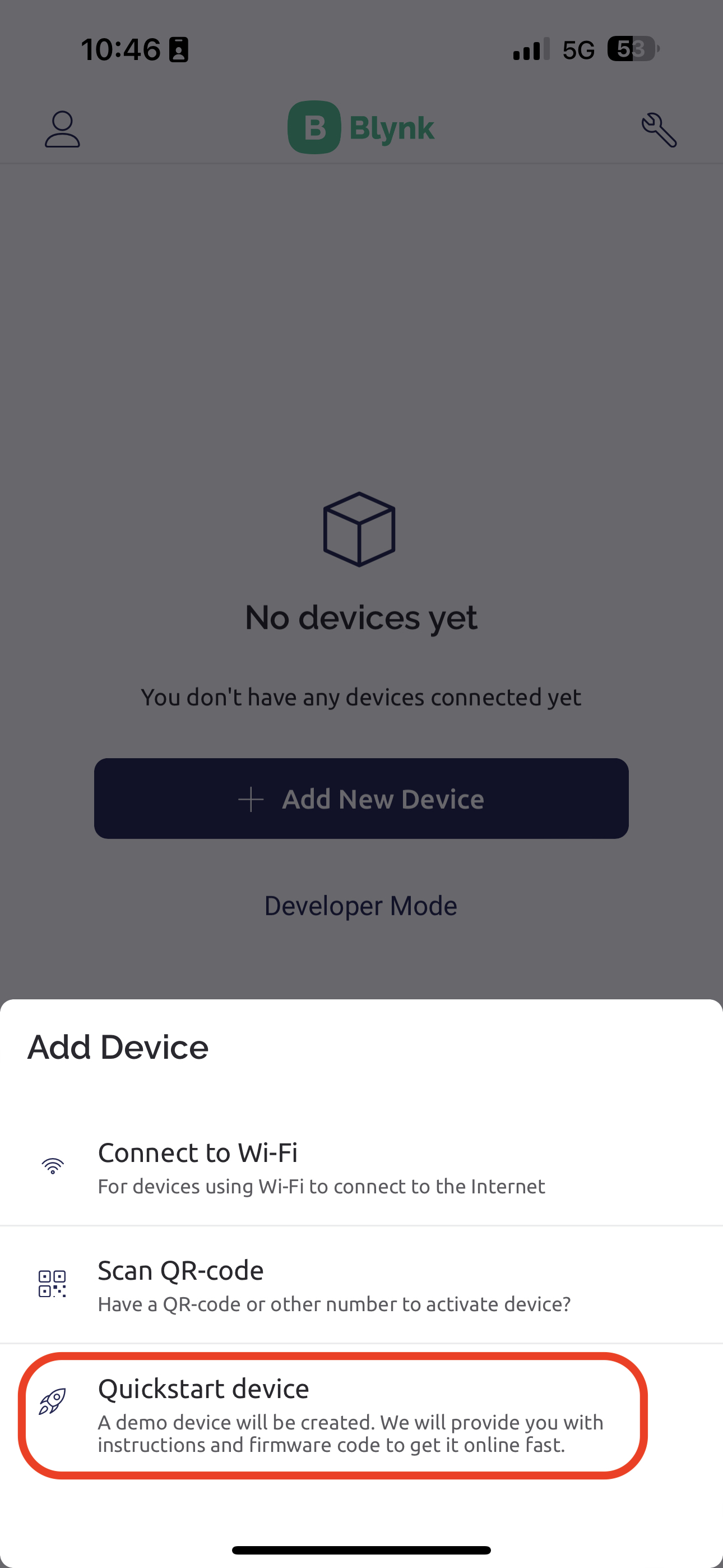

7. กด Quickstart device เพื่อจะได้เพิ่ม Device จากที่เราได้ตั้งค่าไปก่อนหน้านี้

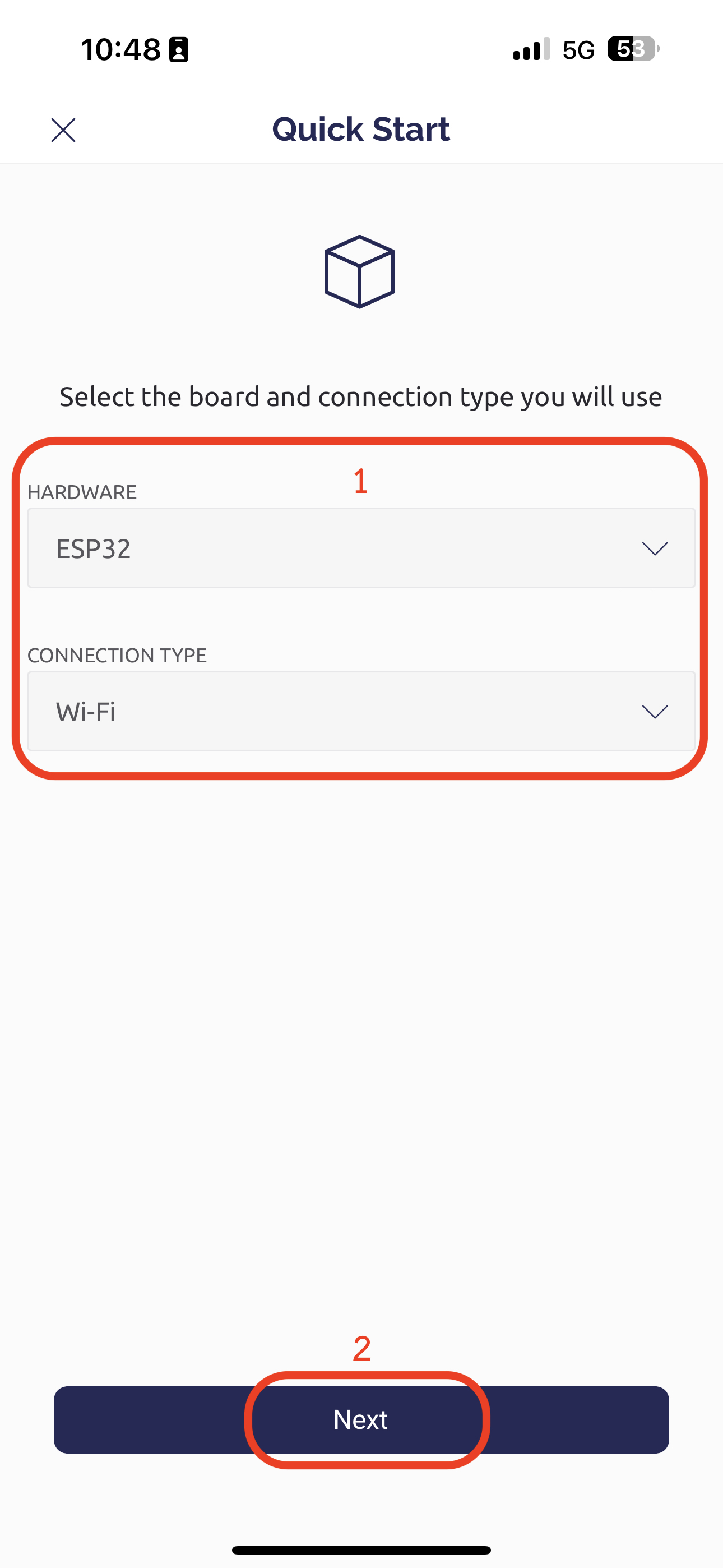

8.  ตั้งค่าตามรายละเอียดด้านล่าง และทำการกดปุ่ม Next

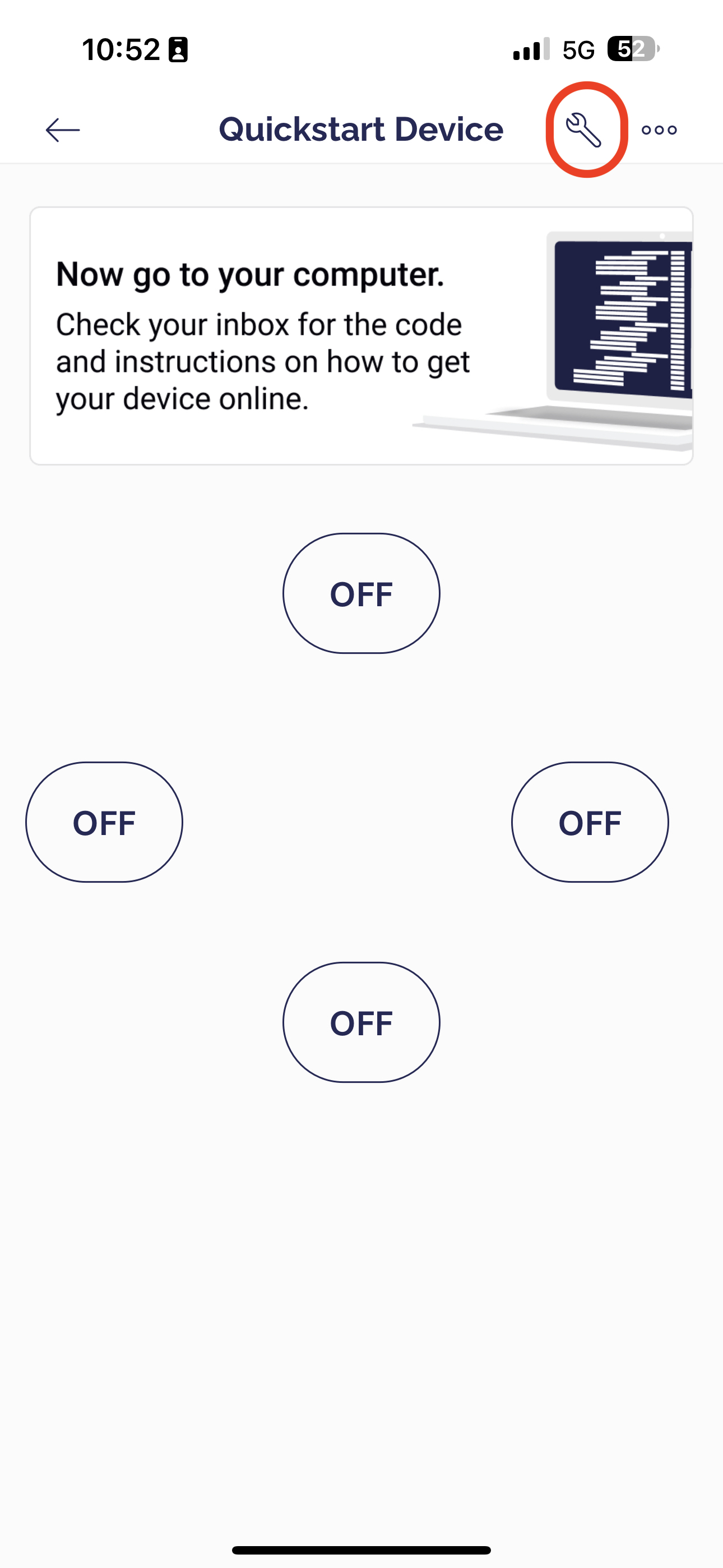

9. จะได้ตามรูปด้านล่างล่าง หลังจากนั้นทำการกดที่รูปปุ่มกุญแจ


10. ทำการตรวจสอบดูว่าตั้งค่าเหมือนบทความนี้หรือเปล่า ซึ่งต้องเป็น V0,V1,V3,V4 เนื่องจากจะได้เขียนโปรแกรมรับค่าต่อไปได้

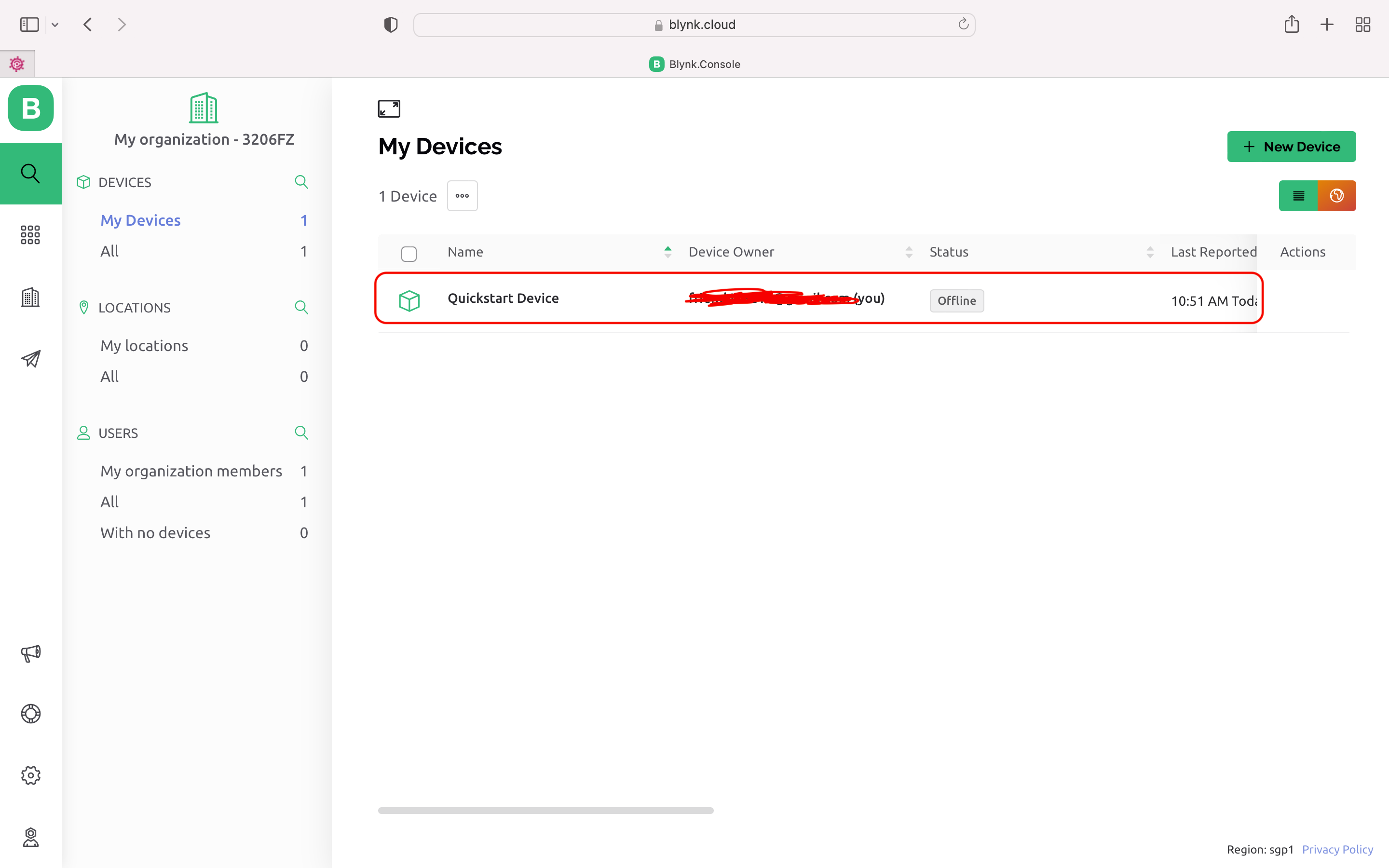

11. หลังจากนั้นไปที่เว็บ https://blynk.cloud/dashboard และลงทะเบียนให้เรียบร้อย ให้ใช้ทะเบียนเดียวกันกับในแอพพลิเคชั่น  Blynk จะเห็นชื่อ Device ที่เราสร้างไว้ในแอพพลิเคชั่น หลังจากนั้นทำการกดเข้าไปให้เรียบร้อย

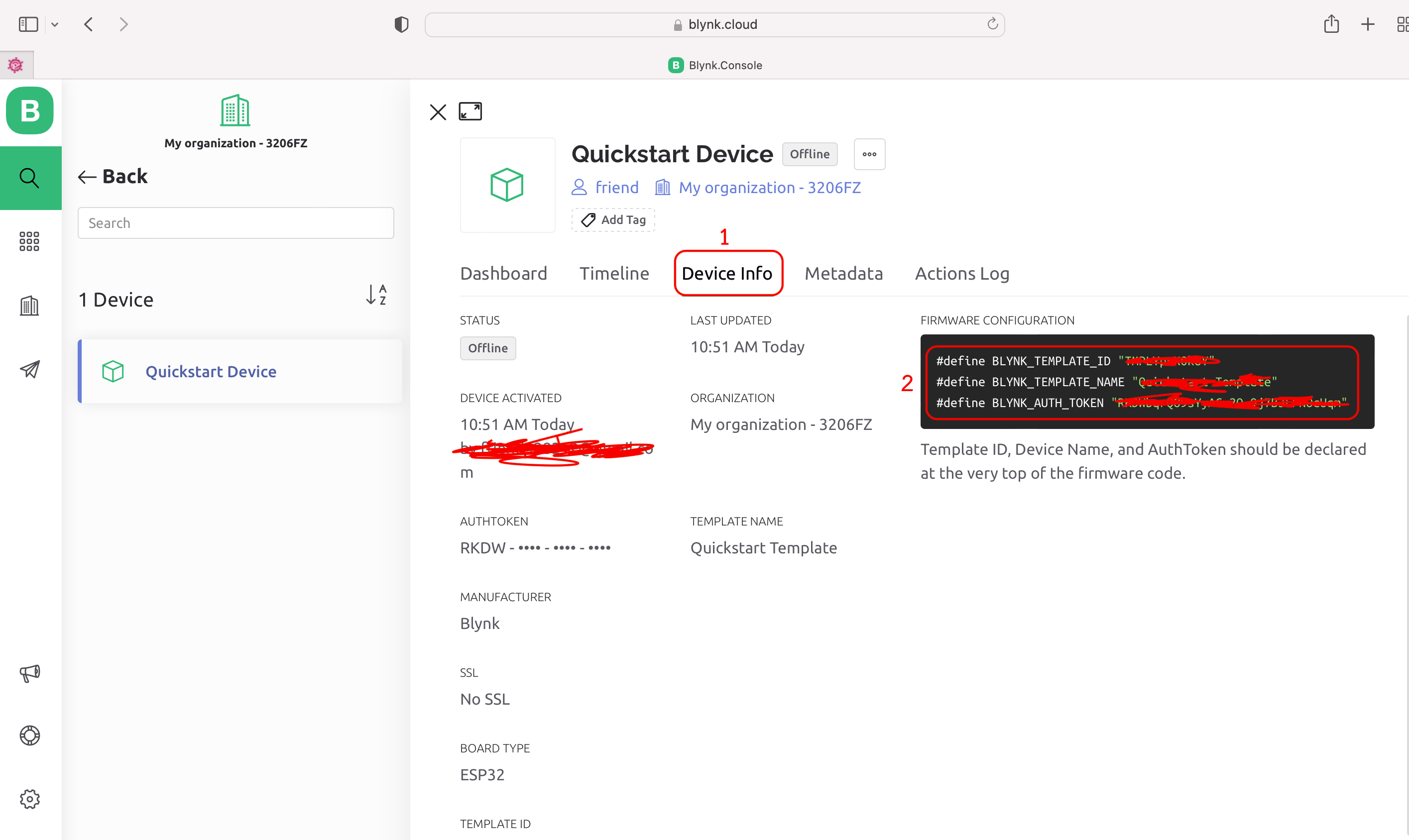

12. กดที่ Device Info เพื่อจะคัดลอกรหัส Token ไว้

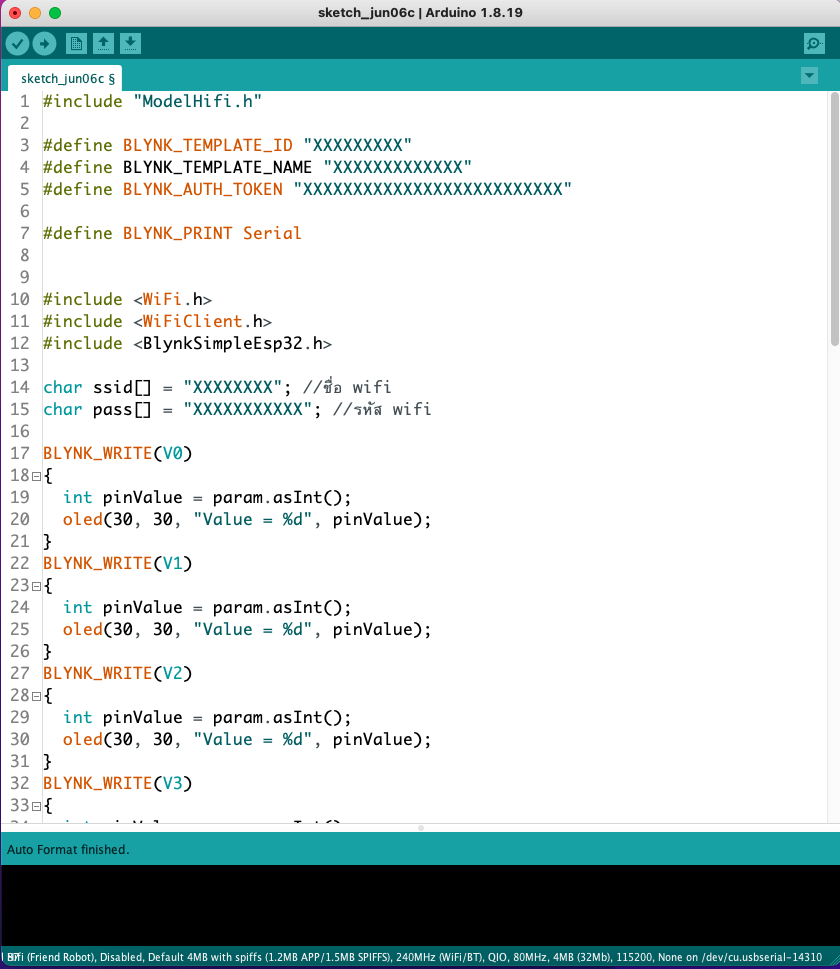

13. คัดลอกโค๊ดด้านล่างไปยัง Arduino IDE และแก้ไข wifi รหัส Template ID, Device Name, and AuthToken ให้เรียบร้อย



14. ทำการอัปโหลดโค๊ดไปยังบอร์ด Friend Robot Model Hifi ให้เรียบร้อย และทำการทดสอบการเปลี่ยน
