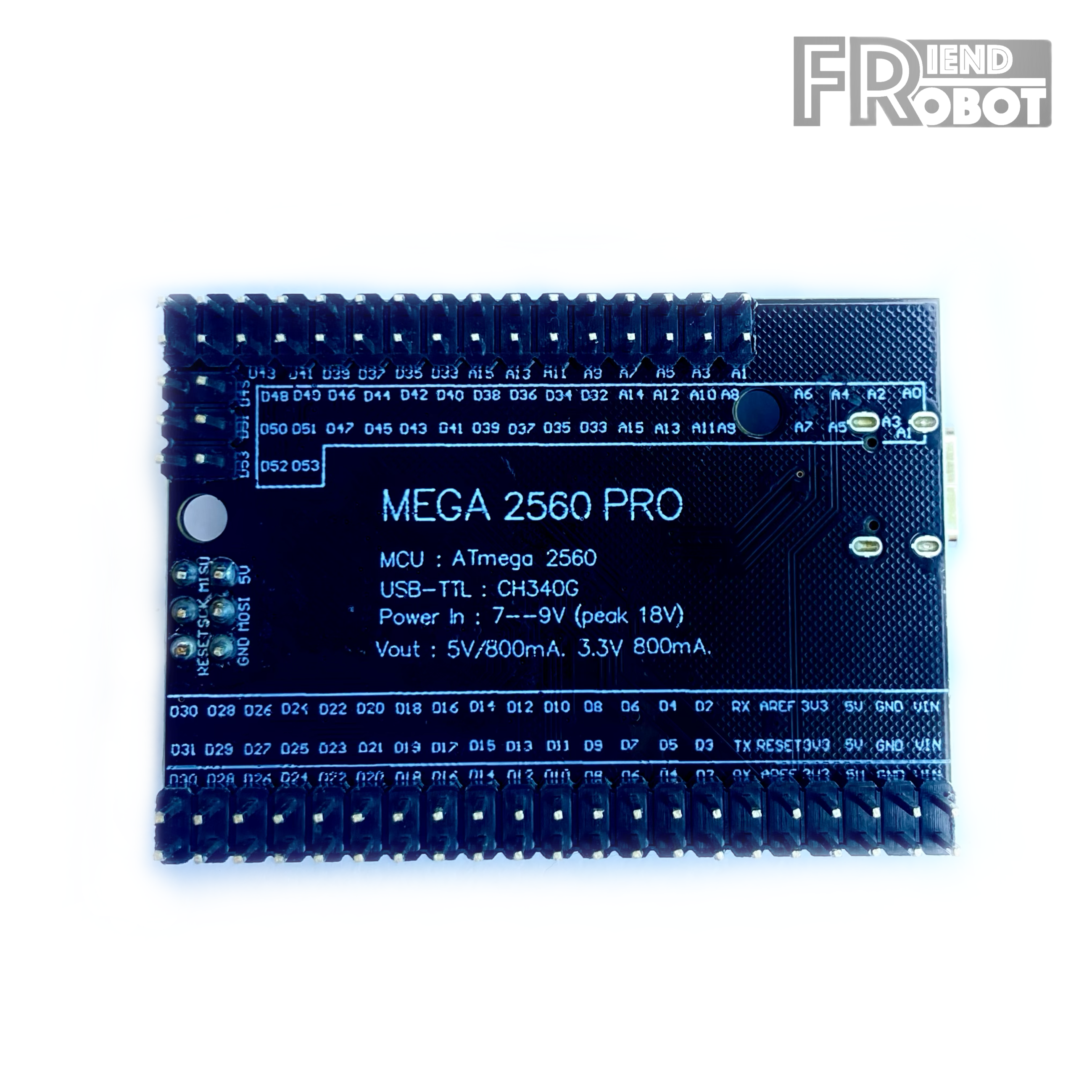

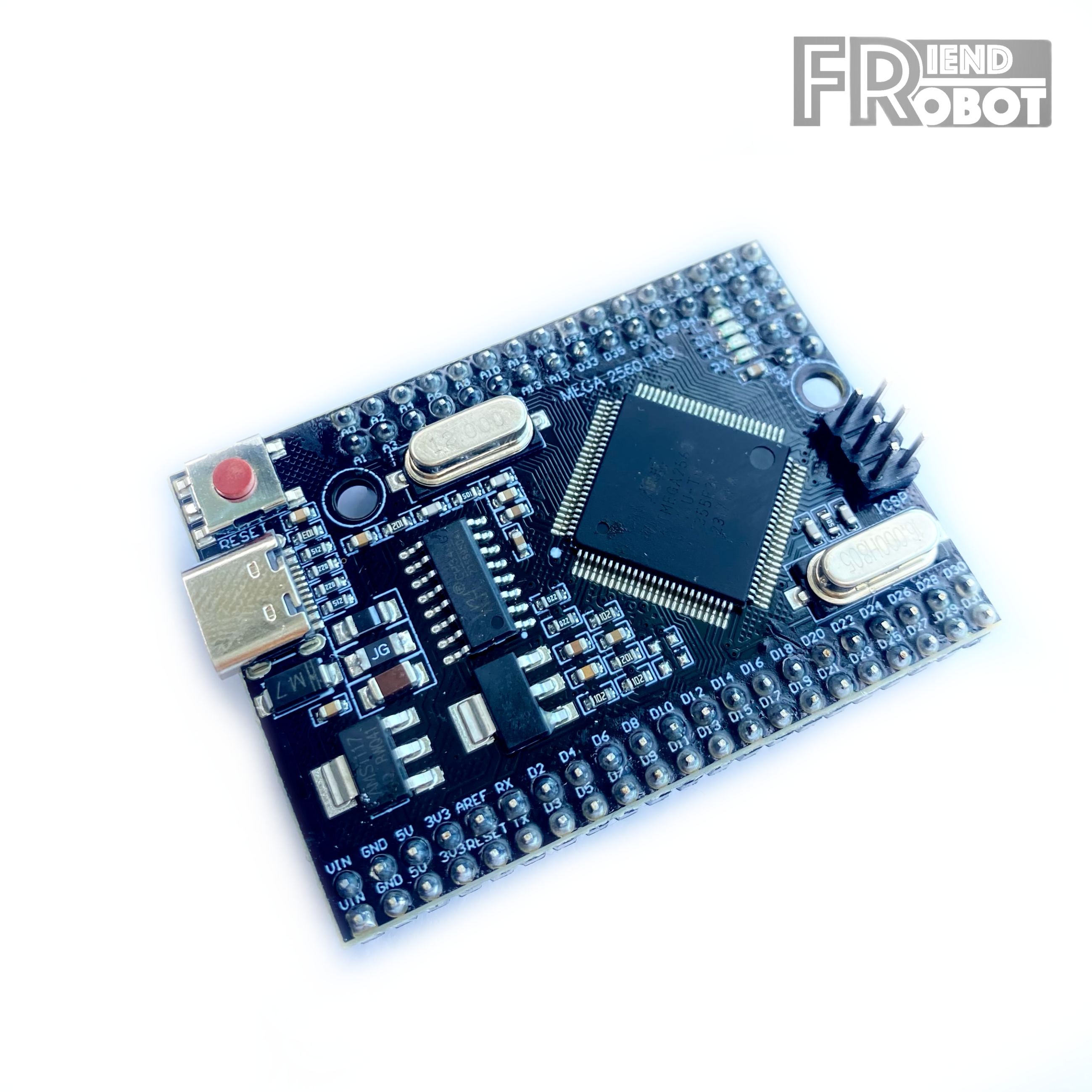

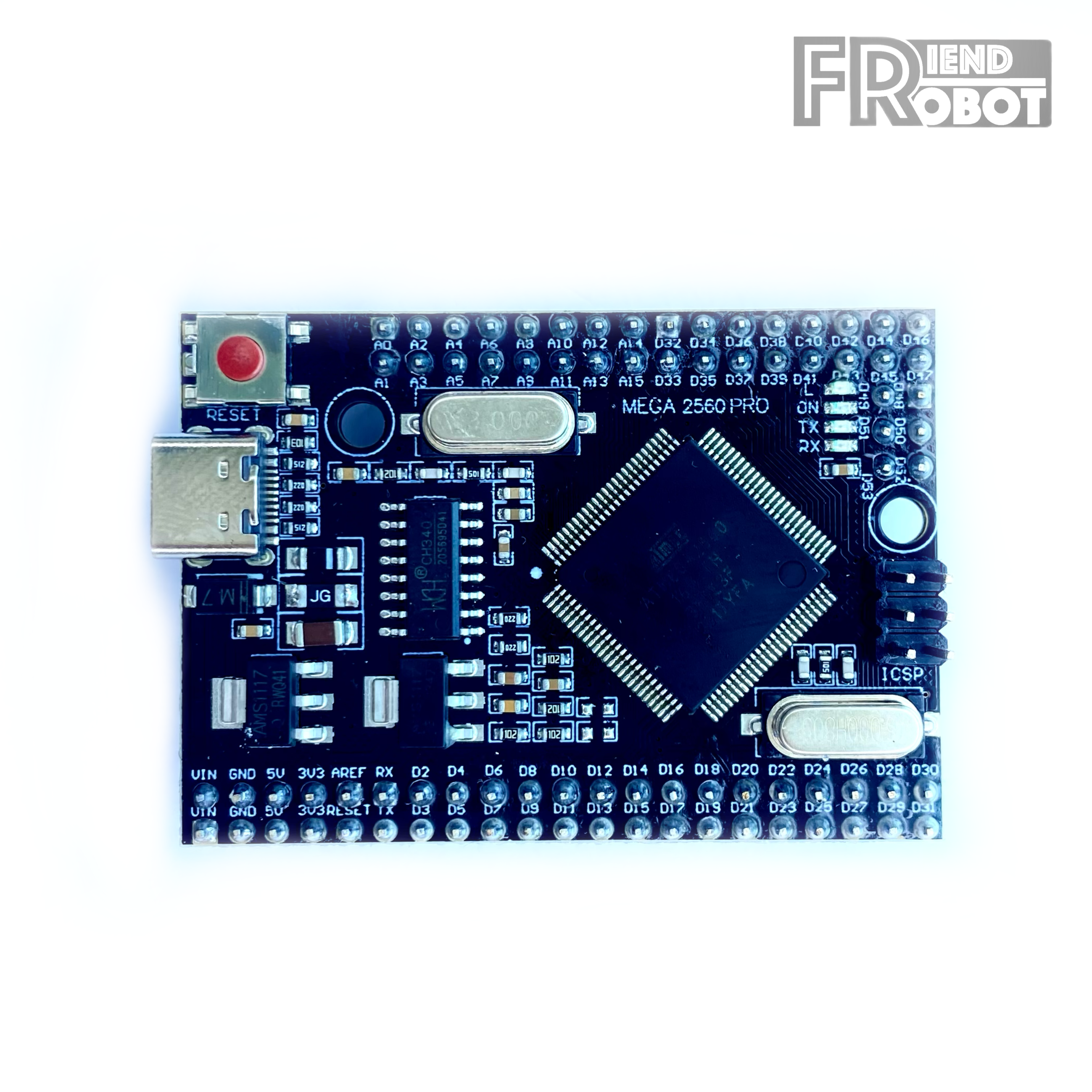

Mega2560 Pro Mini 5V สายอัปโหลดแบบ TYPE-C

รุ่นฝังตัว MEGA 2560 CH340G/ATmega2560-เข้ากันได้กับเมนบอร์ด MEGA 2560. สร้างขึ้นบนพื้นฐานของไมโครคอนโทรลเลอร์ ATmega2560 Atmel และ CH340G ชิปอินเตอร์เฟส USB-UART

แผงวงจรมีขนาดกะทัดรัด38x55mm นี่เป็นทางออกที่ยอดเยี่ยมในการสร้างโครงการสุดท้ายของคุณบนบอร์ดต้นแบบเชื่อม

ฟังก์ชั่นเมนบอร์ดคล้ายกับ Arduino MEGA 2560 แต่มันยังมีเสถียรภาพและใช้ชิป ATmega2560เดิม (16 MHz)

บอร์ดใช้ชิป CH340G เป็นตัวแปลง UART usb. เมื่อทำงานที่ความถี่12MHz ให้ผลลัพธ์การแลกเปลี่ยนข้อมูลที่เสถียร (ต้องติดตั้งไดรเวอร์กับคอมพิวเตอร์)

MEGA Pro (ในตัว) 2560 CH340G/ATmega2560-เชื่อมต่อกับคอมพิวเตอร์ผ่านสายเคเบิลขนาดเล็ก (เหมาะสำหรับสมาร์ทโฟน Android เกือบทั้งหมด)

คุณสามารถต่อแผงวงจรหรือหมุดผ่านขั้วต่อ microusb. ตัวปรับแรงดันไฟฟ้า (LDO) สามารถรองรับแรงดันไฟฟ้าอินพุตได้ตั้งแต่6V ถึง9V (สูงสุด18V) DC กระแสไฟขาออกคือ5V-ประมาณ800mA 3.3V-ประมาณ800mA (โปรดทราบว่ายิ่งแรงดันไฟฟ้าขาเข้าสูงเท่าไรกระแสขาออกก็จะยิ่งต่ำลง) สิ่งนี้จะให้แรงจูงใจที่เชื่อถือได้สำหรับโครงการเริ่มต้นของคุณส่วนใหญ่

เวอร์ชันใหม่นี้ใช้ TYPE-C อินเทอร์เฟซ USB หลักในปัจจุบัน

การแนะนำผลิตภัณฑ์:

แผงวงจรมีขนาดกะทัดรัด38x55mm นี่เป็นทางออกที่ยอดเยี่ยมในการสร้างโครงการสุดท้ายของคุณบนบอร์ดต้นแบบเชื่อม

ฟังก์ชั่นเมนบอร์ดคล้ายกับ Arduino MEGA 2560 มันเป็นมาร์เธอร์บอร์ดฝังตัวแต่มันยังมีความเสถียรและใช้ชิป ATmega2560ดั้งเดิม (16 MHz)

บอร์ดใช้ชิปเป็นตัวแปลง UART usb. ให้ผลการแลกเปลี่ยนข้อมูลที่เสถียรเมื่อทำงานที่ความถี่12Mhz (ต้องติดตั้งไดรเวอร์กับคอมพิวเตอร์)

MEGA Pro (ฝังตัว) 2560/ATmega2560-เชื่อมต่อกับคอมพิวเตอร์ผ่านสายเคเบิล microUSB (เหมาะสำหรับสมาร์ทโฟน Android เกือบทั้งหมด)

ทั่วไป

คุณสามารถต่อแผงวงจรหรือหมุดผ่านช่องเสียบ USB TYPE-C ได้ ตัวปรับแรงดันไฟฟ้า (LDO) สามารถรองรับแรงดันไฟฟ้าอินพุตได้ตั้งแต่6V ถึง9V (สูงสุด18V) DC กระแสไฟขาออกคือ5V-ประมาณ800mA 3.3V-ประมาณ800mA (โปรดทราบว่ายิ่งแรงดันไฟฟ้าขาเข้าสูงเท่าไรกระแสขาออกก็จะยิ่งต่ำลง) สิ่งนี้จะให้แรงจูงใจที่เชื่อถือได้สำหรับโครงการเริ่มต้นของคุณส่วนใหญ่

ชิปควบคุมหลัก: ATmega2560

ชิปไดรเวอร์: CH340

กำลังไฟ: 5V/800mA

พลังงานอินพุต: 5V

อินพุตพลังงานภายนอก (Vin): 7-9V

การใช้พลังงาน: 220mA 5V

อินเตอร์เฟซ: TYPE-C/ไมโคร

ชิปควบคุมหลักคริสตัลออสซิลเลเตอร์: 16เมตร

แรงดันไฟฟ้าในการทำงาน: 5V

อินเตอร์เฟสดิจิตอล: 54

อินเทอร์เฟซแบบอะนาล็อก: 16

ขนาดหน่วยความจำ: 256KB

แรม: 8Kb

ROM: 4Kb

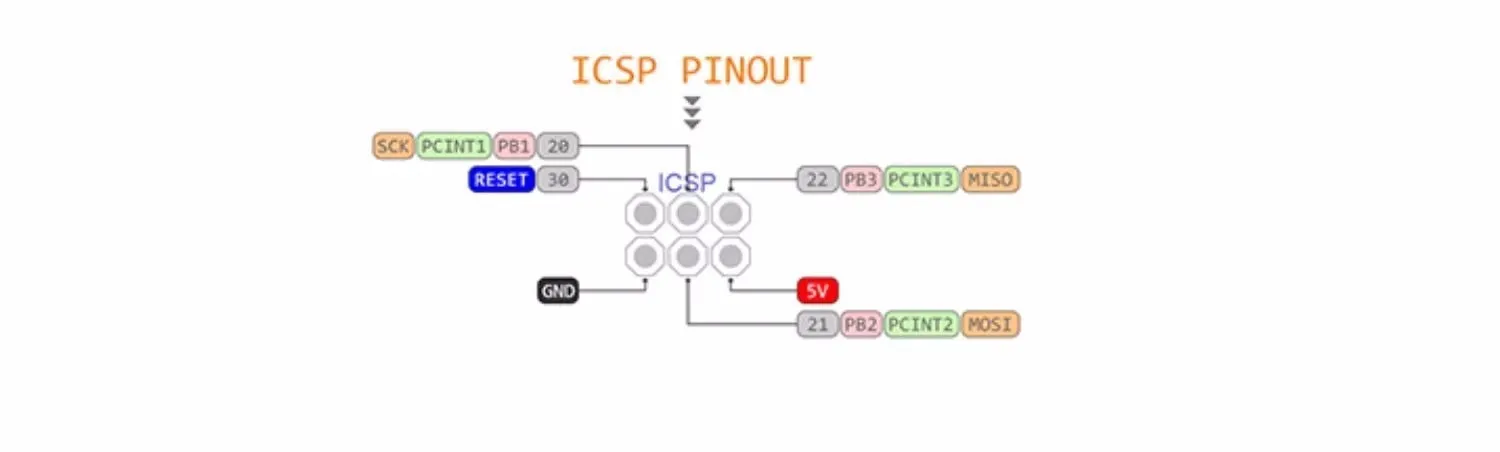

ประเภทอินเตอร์เฟส: ISP

อุณหภูมิในการทำงาน: -40 ° ถึง85 °

ขนาด: 38*54มม.
