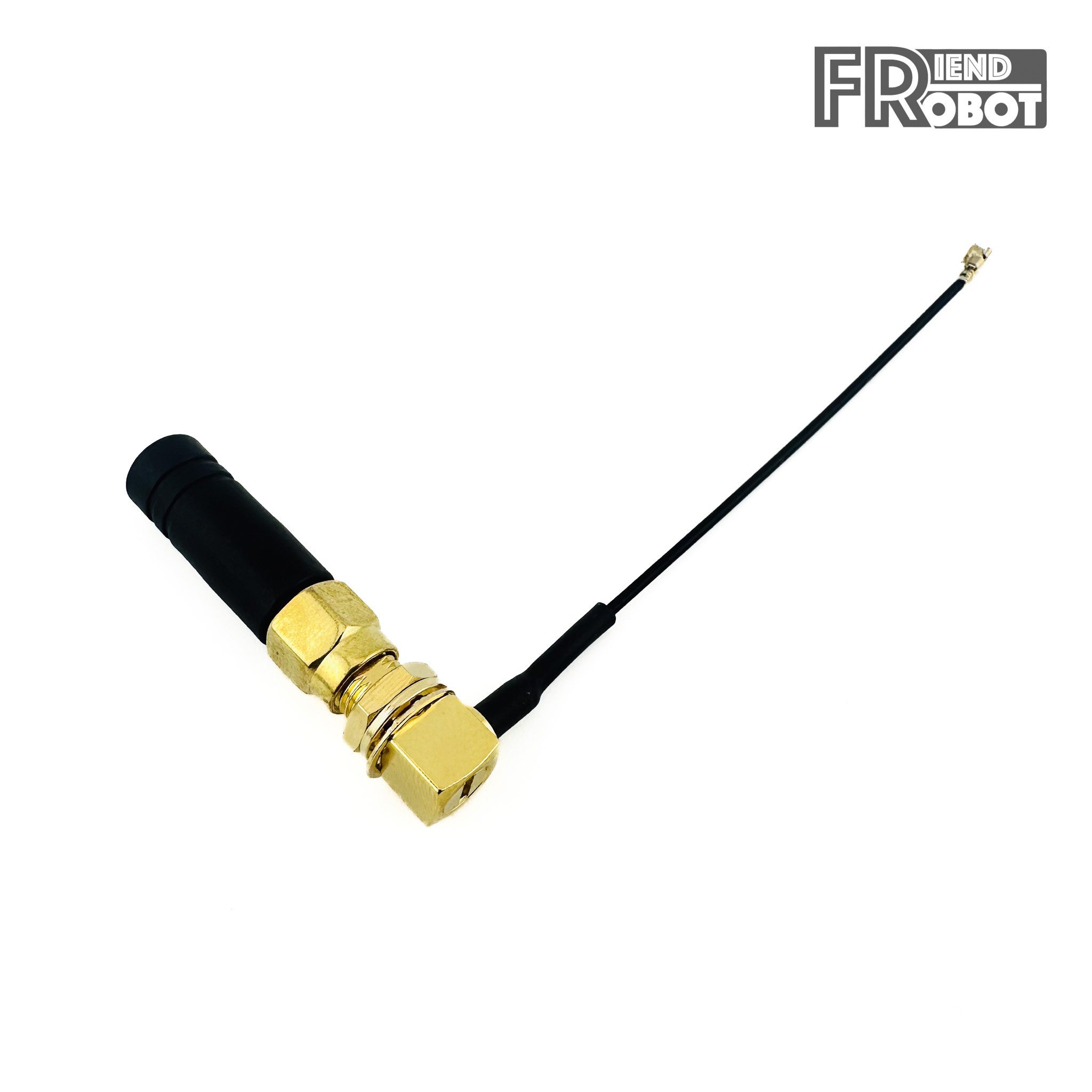

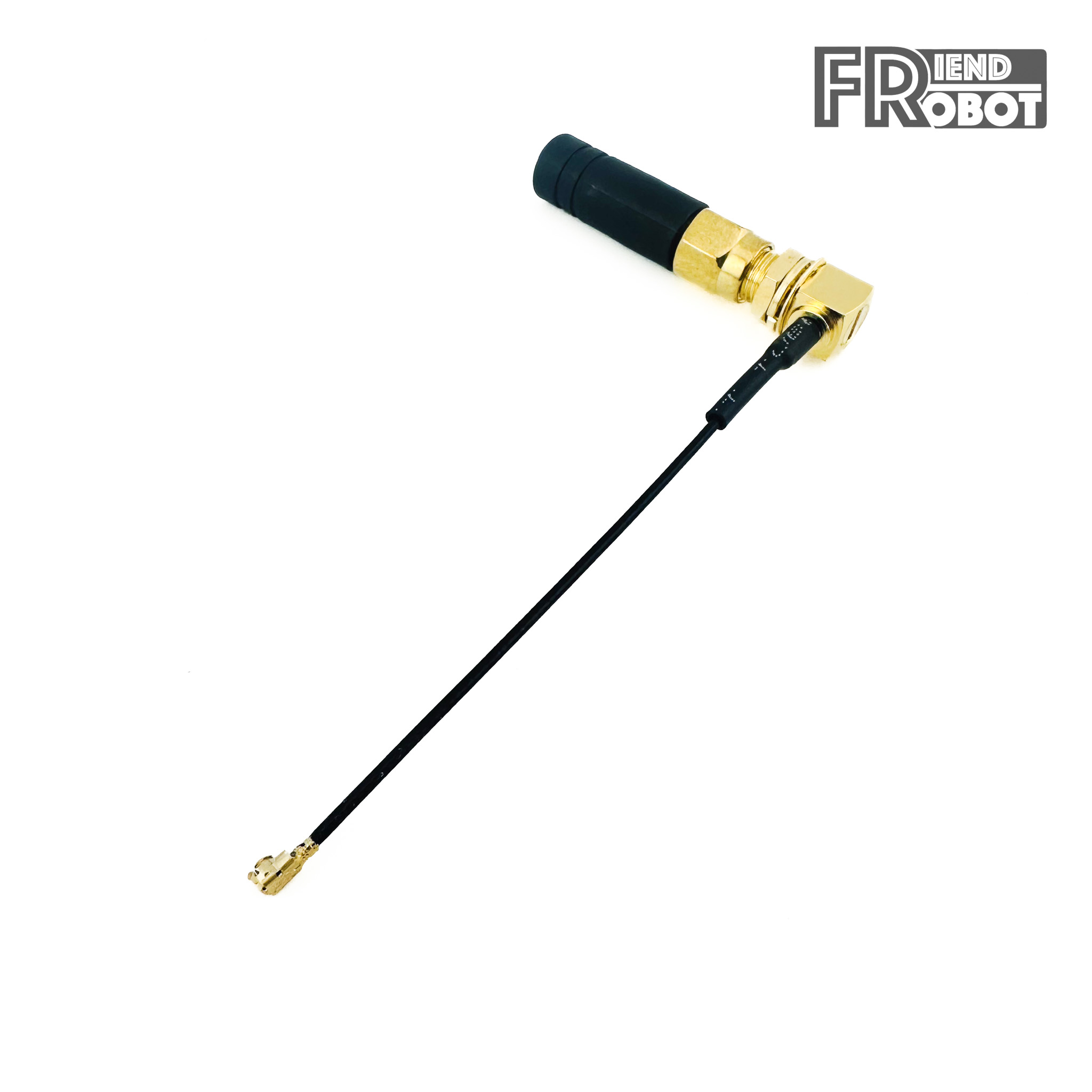

เสาสัญญาณ สูง 27mm สายยาว 7.5 cm หัวแบบ IPEX1

เพิ่มประสิทธิภาพการเชื่อมต่อไร้สายให้เหนือกว่าเดิมด้วย "เสาสัญญาณ Dual Band พร้อมสาย IPEX1 ขั้วต่องอ 90 องศา" จาก FriendRobotShop โซลูชันที่สมบูรณ์แบบสำหรับนักพัฒนาและผู้ที่ต้องการอัปเกรดสัญญาณในอุปกรณ์ที่มีพื้นที่จำกัด ด้วยการออกแบบขั้วต่อ SMA Female แบบงอ 90 องศา ทำให้การจัดการสายและการติดตั้งในเคสขนาดเล็กทำได้อย่างลงตัวและเป็นระเบียบ เหมาะอย่างยิ่งสำหรับโปรเจกต์ IoT, การ์ด Wi-Fi Mini PCIe, โมดูล ESP8266/ESP32, และอุปกรณ์ไร้สายอื่นๆ ที่ใช้ขั้วต่อแบบ IPEX1 (U.FL)

1. ข้อมูลจำเพาะทางเทคนิค (Technical Specifications):

• ย่านความถี่ที่รองรับ (Frequency): 2400-2500MHz / 5150-5850MHz

• อัตราขยาย (Gain): 3dBi

• ความต้านทาน (Impedance): 50 Ohm

• ค่า VSWR: ≤ 1.5

• รูปแบบการกระจายสัญญาณ (Polarization): แนวตั้ง (Vertical)

• ความสูงเสาอากาศ: 27 mm

• ความยาวสาย: 7.5 cm

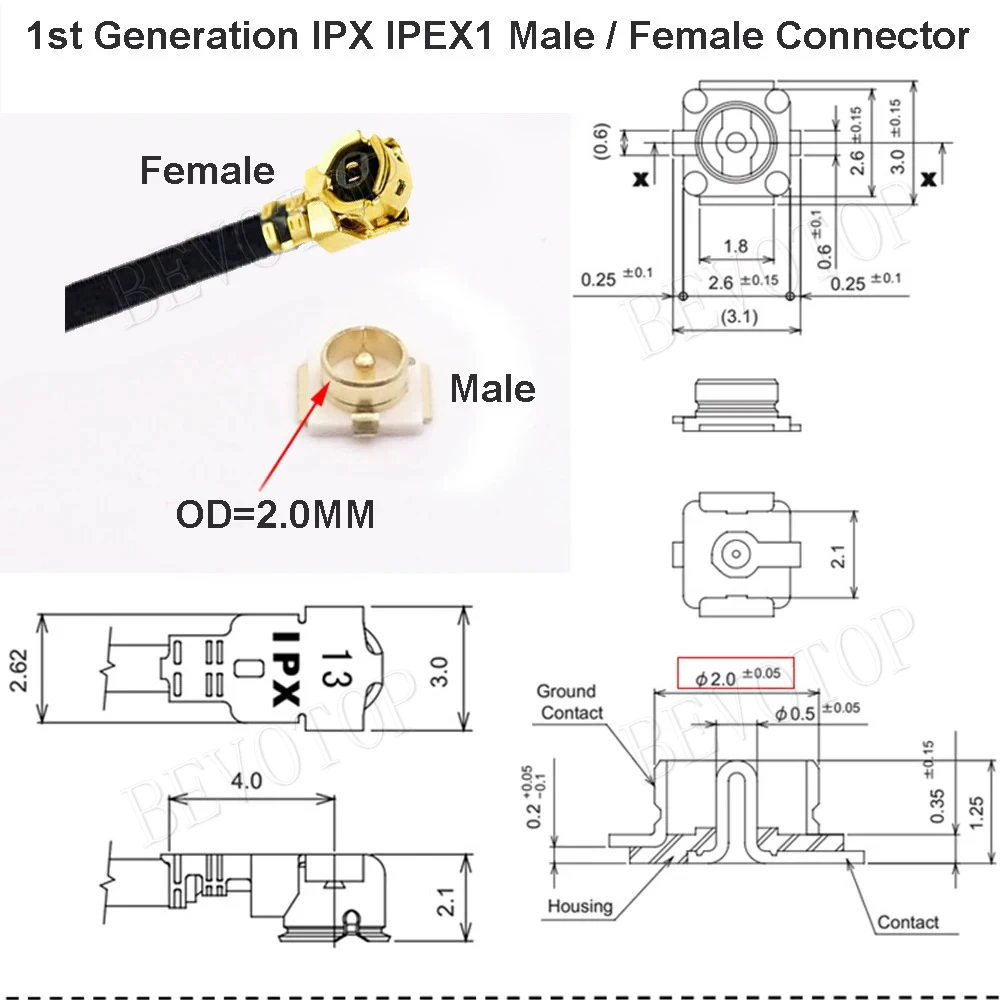

• ชนิดขั้วต่อ (Module): IPEX1 (U.FL Compatible)

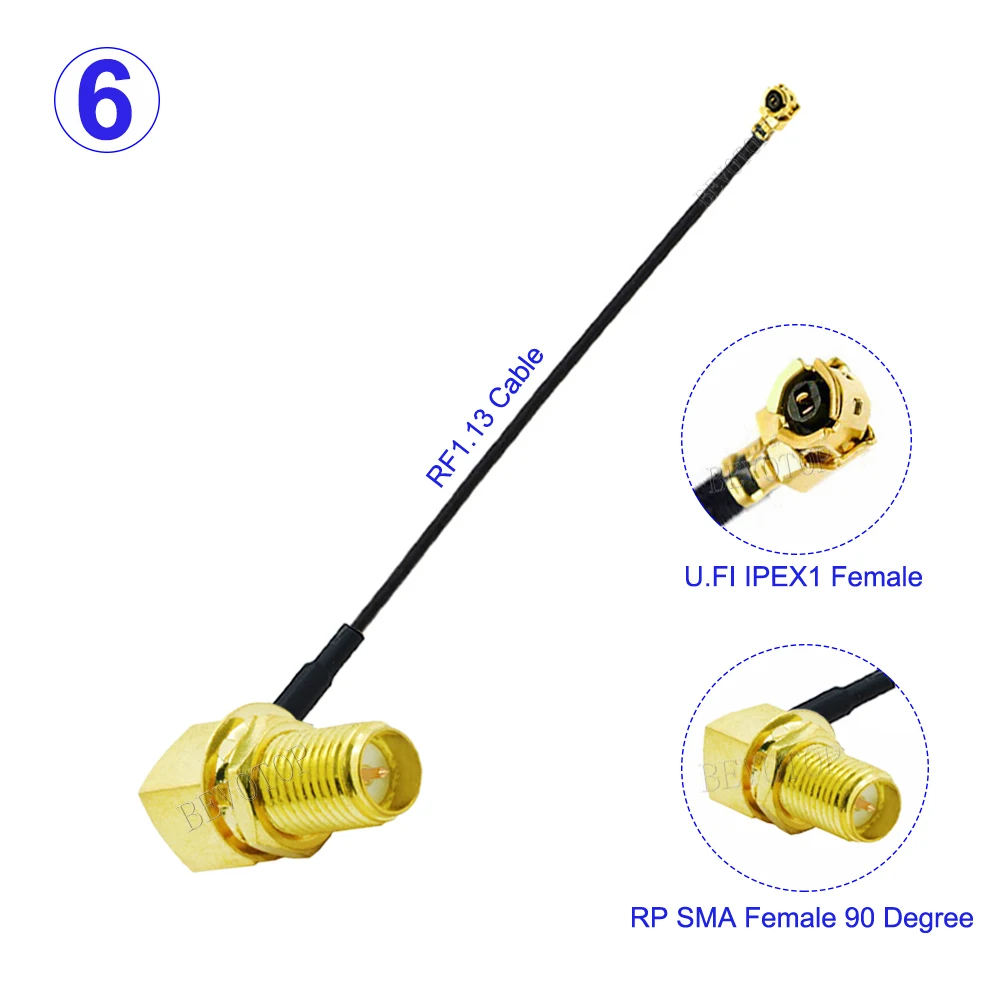

• ชนิดขั้วต่อ (Antenna): Right Angle SMA Female (แบบมีเกลียวนอกและรูใน) สำหรับยึดหน้าเคส

2. วิธีใช้งานสินค้าอย่างละเอียด:

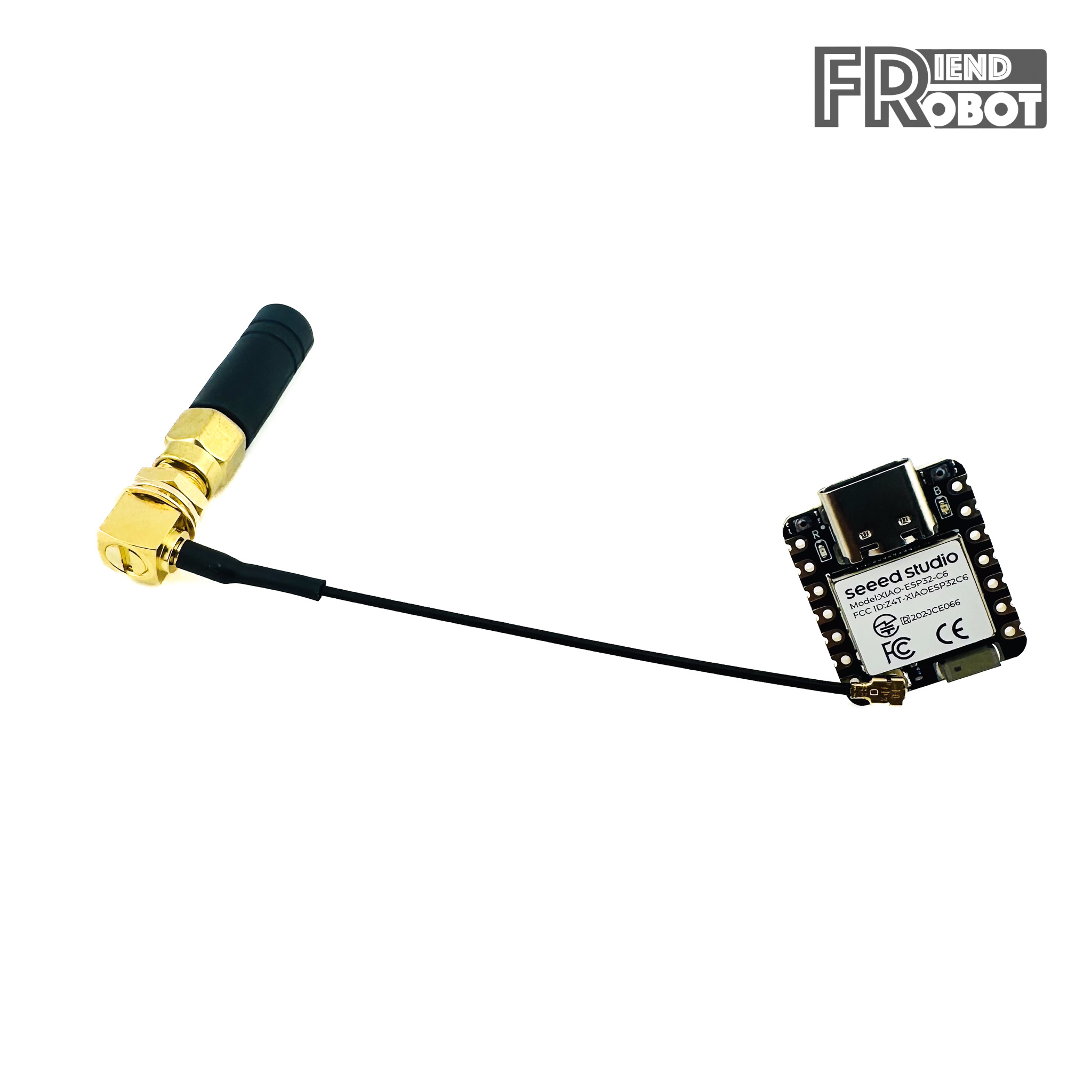

1. เชื่อมต่อขั้วต่อ IPEX1 (U.FL) เข้ากับพอร์ตบนโมดูลหรือบอร์ดวงจรของคุณอย่างระมัดระวัง โดยกดลงไปตรงๆ จนได้ยินเสียงคลิกเบาๆ

2. เจาะรูที่เคสหรือแผงยึดของอุปกรณ์ให้มีขนาดพอดีกับขั้วต่อ SMA Female

3. นำขั้วต่อ SMA Female สอดผ่านรูจากด้านใน และใช้นอตกับแหวนที่ให้มาในชุดขันยึดจากด้านนอกให้แน่น

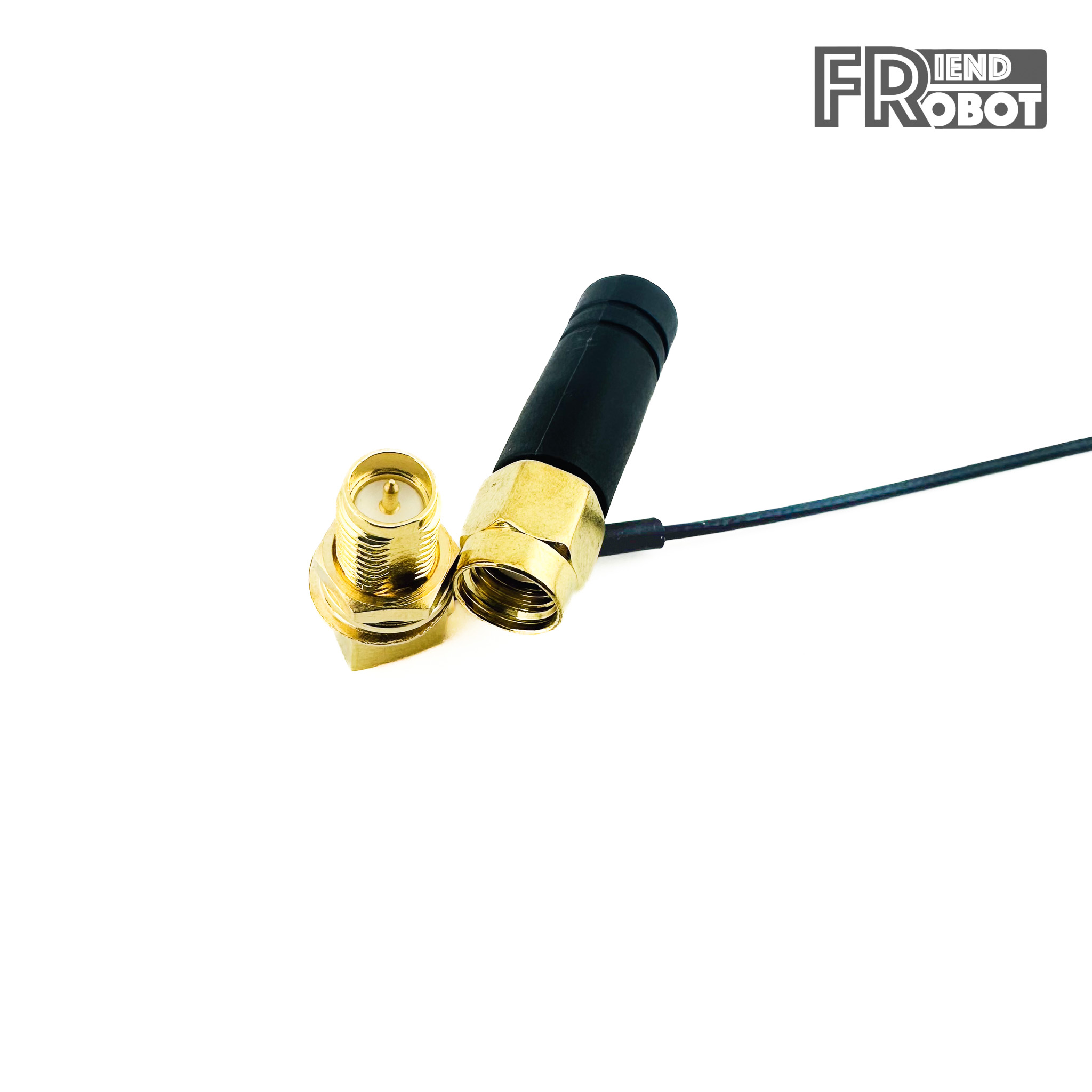

4. หมุนเสาอากาศเข้ากับขั้วต่อ SMA Female ที่ยึดไว้กับเคสจนแน่น เป็นอันเสร็จสิ้นการติดตั้ง

3. จุดเด่นของสินค้า:

• การออกแบบเพื่อประหยัดพื้นที่: ขั้วต่อแบบ Right Angle ช่วยลดระยะที่สายยื่นออกมา ทำให้สามารถติดตั้งอุปกรณ์ชิดกับผนังหรือในพื้นที่แคบได้ง่ายขึ้น

• ความเข้ากันได้สูง: สาย Pigtail หัวต่อ IPEX1 (U.FL) เป็นมาตรฐานที่พบได้บ่อยในอุปกรณ์สื่อสารไร้สายหลากหลายชนิด

• ติดตั้งแบบมืออาชีพ: ชุดขั้วต่อ SMA แบบยึดหน้าเคส (Bulkhead) ช่วยให้การติดตั้งดูเรียบร้อย สวยงาม และแข็งแรงทนทาน
